Day 1 基础知识与OSI

1.1 进制转换

二进制转十六进制：每四位二进制代表一个十六进制（反之亦然从右边往左分）

A=10 F=16 hexadecimal

例如：（00111100）b=（3C）h

1.2 信息单位

买宽带给的单位是100 bps (bits per second)

最高能跑 100/8 MB

1.3 OSI模型栈

下层为上层服务

Day 2 各层协议

2.1 基础配置命令

客户模式-->特权模式-->全局模式

Router(config)#no ip domain lookup   //关闭设备DNS查询(translate)
Router(config)#line console 0
R1(config-line)#exec-timeout 0            //关闭屏幕保护 ，工作慎用
R1(config-line)#logging synchronous   //使log信息隔行跳转

2.2 监控工具

SLA 探针工具(默认60s触发一次)

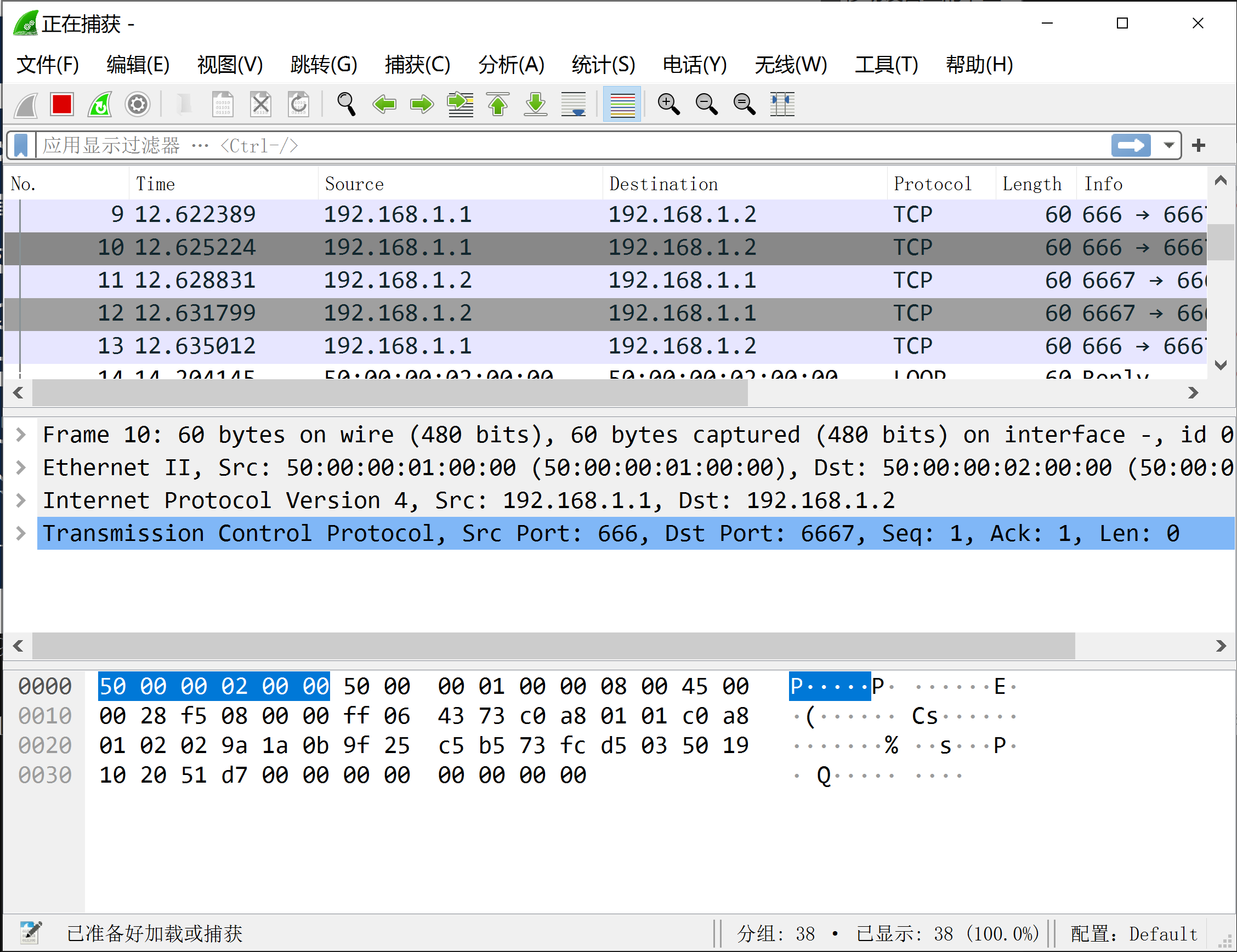

模拟TCP的数据流量

R1(config)#ip sla 1
R1(config-ip-sla)#$ tcp-connect 192.168.1.2 6667 source-ip 192.168.1.1 source-port 666
R1(config)#ip sla schedule 1
R1(config)#ip sla schedule 1 start-time now
R1(config)#ip sla schedule 2 start-time now life forever

R2(config)#ip sla responder           //R2做出回复

2.3 TCP的基础

三次握手

流控（滑动窗口）

尺寸大小：

• 设备一次性发多少数据包需要对方确认

• 设备一次可以接收多少数据

四次挥手

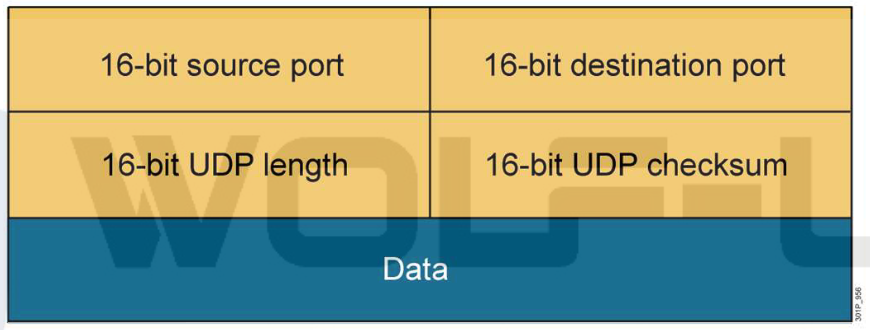

2.4 UDP的基础

快，疯狂占用带宽

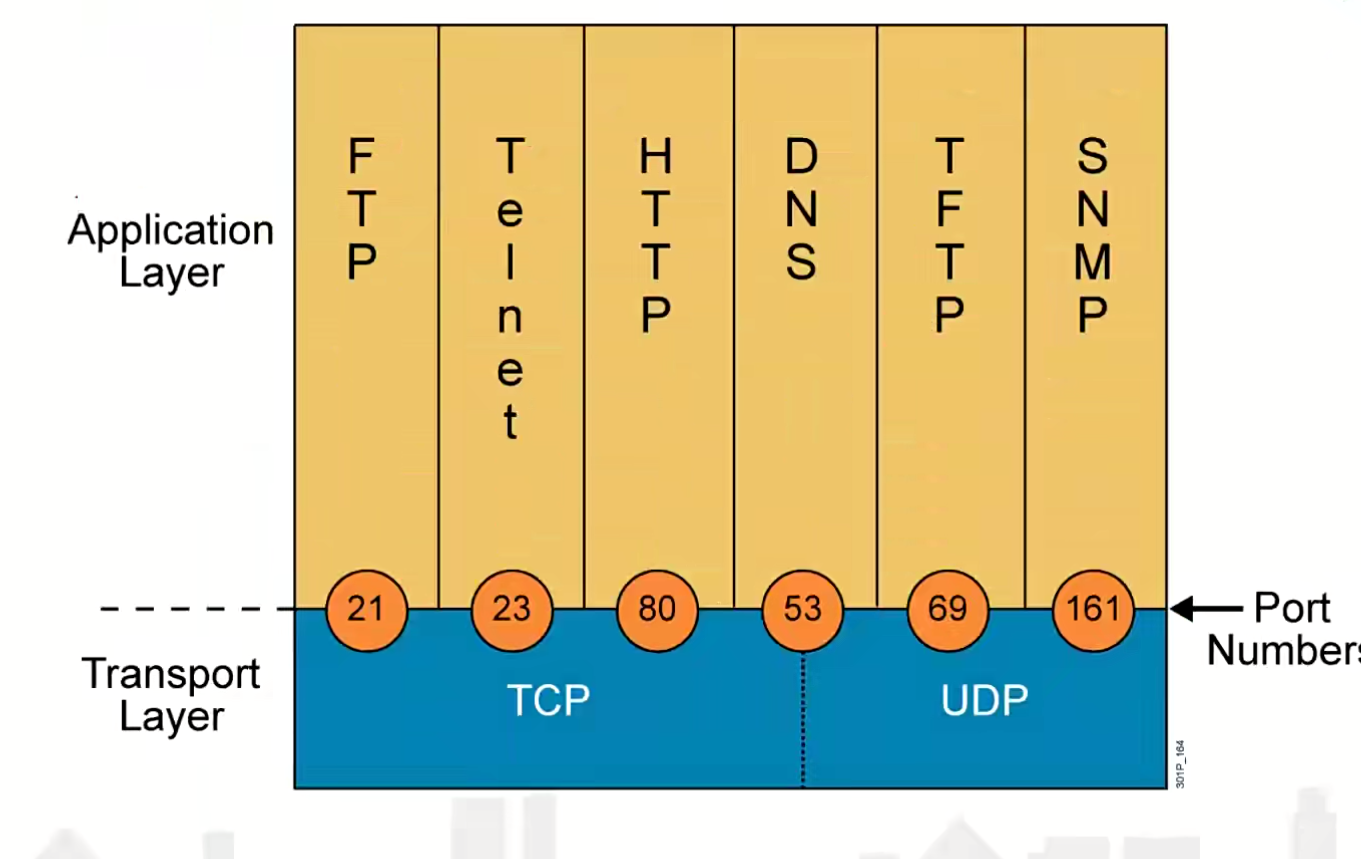

2.5 应用层端口

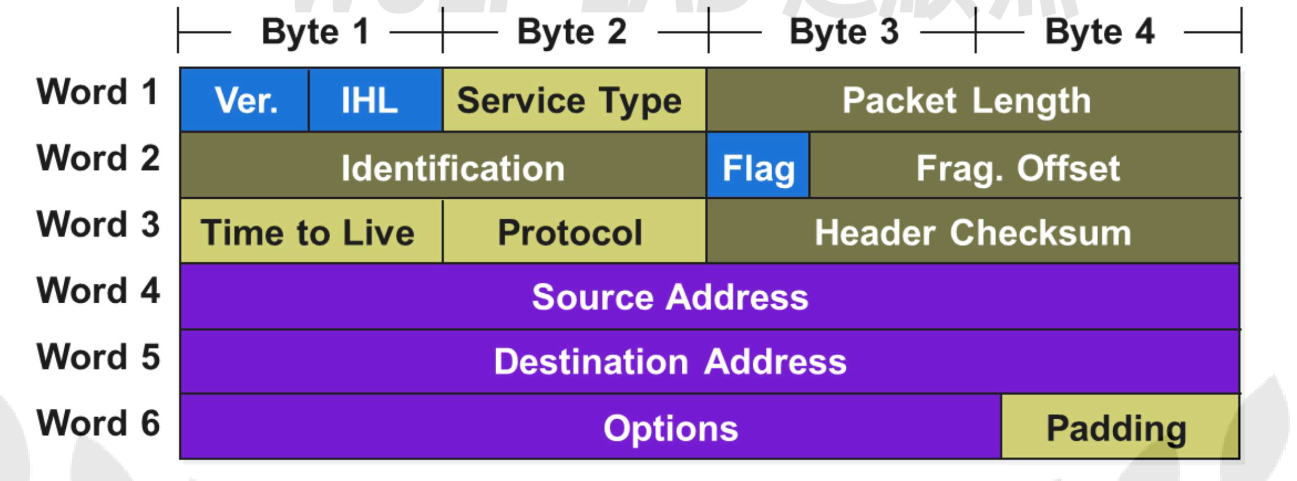

2.6 IP协议

service type 表明优先级(Qos)

分片MTU(默认1500bytes)(maxmum transmit unit)小的数据包排队发送

ttl (time to live) 值表明可以传递的hop(防环)

2.7 ICMP协议(ping)

request/reply验证网络连通性

第一个ICMP数据包会用ARP协议（地址解析协议 2，3层）广播来请求对方ip对应的MAC地址

ARP全MAC地址广播

Day 3 IP地址

3.1 IP地址基础

IPv4

00000000.00000000.00000000.00000000（43亿）

在2011年所有IPv4地址已经分发完毕（使用NAT协议转换缓解问题）

需要向运营商购买公有地址才能上网

私有地址(192.168.1.1)在边界上NAT转换为公网地址(200.1.1.1)

IPv6

冒号分16进制表示

一共128bits，分成8组，每组16个bits

3.2 分类方式

有类

A类：

首位固定为"0"，前8bit为网络位（网段），后24为主机位

00000000.00000000.00000000.00000000

0.x.x.x-127.x.x.x

每一个网段有2^24-2

127.0.0.1 本地环回地址

B类：

前两位固定为"10",前16bit为网络位，后16位主机位

10000000.00000000.00000000.00000000

128.0.x.x-191.255.x.x

C类：

前三位固定为"110",前24bit为网络位，后8位主机位

11000000.00000000.00000000.00000000

192.0.0.x-223.255.255.x

D类：

前三位固定为"1110"

11100000.00000000.00000000.00000000

224-239为组播地址

保留地址：240-255

无类

子网掩码

255.255.255.0 == /24

Day 4 设备的登陆

4.1 登陆设备的方式

Console登陆

有线最长3米，无线蓝牙10-20米

远程登陆

a.Telnet

接口需要地址

line vty 0 4 //允许五台设备远程登陆

Router(config-line)#password wolf

login //允许登录但是校验线程下密码

Router#show run all | section line vty

用户权限等级<0-15>

默认权限等级为1（15才可以进行配置）

只要输入enable（需要密码）就能获得15权限

Router(config-line)#privilege level 15

login local //允许登陆但是校验设备用户名和密码

Router(config)#username wolf (privilege 15) passowrd ccna

no login //允许登陆不校验密码

b.SSH

公钥加密，私钥解密

登陆校验改为login local

R2(config)#line vty 0 4
R2(config-line)#transport input ssh         //开启vty允许的协议
R2(config)#ip domain name R2.cisco.com      //配置设备域名
R2(config)#crypto key generate rsa modules 1024  //生成RSA密钥
R2(config)#show crypto key mypubkey rsa

R1#ssh -l WOLF 192.168.1.2
password:
R2#
R2#

4.2 配置设备的方式

配置远程登陆（vty）

配置远程登陆密码

配置enable密码

尽可能用secret方式加密

wr保存

Day 5 文件保存与密码恢复

5.1 路由器硬件区别

5.2 文件保存与备份

文件保存：

R1#copy running-config startup-config
[OK]
或者：
R1#write memory
[OK]

R1#dir nvram:
Directory of nvram:/
.
.
.
196600 bytes total (189413 bytes free)

R1#write erase      //清空nvram中所有的配置文件

文件备份：

R1#copy running-config flash:2023.7
R1#dir flash：

5.3 密码的恢复

路由器

路由器的寄存器值：

0x2102 路由器开机时正常加载操作startup-config(nvram)

0x2142 路由器开机时不会加载startup-config

no掉密码的原理：

开始不加载自动配置文件-->enable不需要密码--->conf t------>找回设备的配置---->no enable secret

必须先console上机柜
系统自检时间 ctrl+break
rommon 1 >confreg 0x2142
rommon 2 >reset

Router#copy startup-config running-config
R1(config)#no enable secret
R1(config)#config-register 0x2102    //将寄存器值改回来
R1(config)#end
R1#wr

交换机

wr会同时保存到startup-config和flash:config.text

3560交换机启动用的是"flash:config.text"

找不到则会跳过启动

系统自检时间 按住mode
Switch: rename flash:config.text flash:config.shit
Switch: reset

Switch#rename falsh:config.shit flash:config.text
Switch#copy flash:config.text running-config
SW1#conf t
SW1(config)#no enbale secret
SW1(config)#ex
SW1#wr

Day 6 交换入门

6.1 交换的引入

中继器

整形放大器（工作在物理层） Repeater

[线缆]  屏蔽双绞线（减少信号串扰衰弱）

针对收到的数据信号做整形放大

缺点：只有两个口，半双工

集线器

多接口中继器（工作在物理层） Hub

从一个接口收到的数据流量从其他接口整形放大出去------泛洪

缺点：半双工，冲突域产生

CSMA/CD 带有冲突检测的载波侦听多路访问

发送数据之前--->载波侦听（检测hub是否处于空闲状态）--->开始发送数据--->冲突检测--->检测到发生冲突--->全网开始泛洪jam信号--->所有设备全部回退

带宽比较低，整个网络都是冲突域，安全性比较差

网桥

（工作在数据链路层） Bridge

可以将冲突域减半（检测目的MAC地址）

交换机

数据链路层/网络层/应用层交换机

10M/100M/1000M/10000M带宽 全双工

ASIC用于特殊应用的专用集成电路，代替CPU，做硬件转发

解决了冲突域

快速转发，线速转发，透明转发

24口/48口

6.2 交换机的基本工作原理

收到数据包拆开二层看源目MAC地址

1.学习MAC地址，形成MAC地址表象

2.泛洪广播，组播，未知单播数据包（相同vlan）

3.对于已知单播，点到点转发

• 交换机的一个接口可以关联多个MAC地址

• 交换机的多个接口可以关联一个MAC地址

• 不通可以检查一下全半双工

SW1#show int f0/1
Full-duplex

交换机本地有基MAC地址

有添加的接口MAC地址

Day 7 VLAN与SW接口

7.1 VLAN

旨在解决广播域太大问题

同一VLAN内的设备才能直接进行二层通讯

需要针对vlan添加标签（VLAN TAG）

vlan相当于将交换机划分为数台虚拟的交换机

7.2 ACCESS接口

SW1#show run all | section 1/1$     //$是中止符
                                    //show run all展示所有（隐藏）命令

access:默认终端设备（服务器，PC，路由器）

SW1#(config-if)#switchport mode access
SW1#(config-if)#switchport access vlan 10

no掉vlan后接口配置下面不会改变

还需要重新配置

SW1(config)#int g1/2
SW1#(config-if)#no sw ac vlan 20
or
SW1(config)#default int g1/2

接收帧：

1.接口收到untagged帧，将打上该接口PVID的tag

2.交换机帧的VLAN ID和接口PVID相同才会接收

发送帧：

1.帧的VLAN ID和接口PVID相同，剥离tag再发出帧

2.不同则禁止发出

7.3 trunk接口

交换机之间

中继接口

IEEE 802.1Q协议规定，在以太网数据帧中加入4字节的vlan标签

cisco设备，trunk默认放行所有vlan流量通过

SW1(config-if)#sw trunk allowed vlan add 10

Huawei设备，需要手动放行所有vlan流量通过

ISL封装

cisco私有封装（已基本淘汰）

SW1(config-if)#sw trunk encapsulation isl         //指定封装类型
SW1(config-if)#sw mode trunk
SW1#show int trunk

802.1Q封装

SW1(config-if)#sw trunk encapsulation dot1q

Native VLAN：(default vlan1)

某一个vlan流量过大，交换机之间专门为这个vlan剥离tag

SW1(config-if)#sw trunk native vlan 10

接收帧：PVID=Native VLAN

1.接口收到untagged帧，将打上该接口PVID的tag(在VLAN列表则接收)

2.帧的VLAN ID在接口允许通过的VLAN列表里才会接收

发送帧：

1.帧的VLAN ID和接口PVID相同，剥离tag再发出帧

2.VLAN ID和接口PVID不同，检查VLAN ID是否在列表，在列表保留帧的tag发送，不在列表禁止发送

在实际生产的过程中，不使用vlan，因为一旦涉及到跨vlan的通信，就需要用到三层的路由，会消耗交换机CPU导致业务延迟等

为什么Vlan需要划分为不同的子网？

如果同一网段（不同vlan）配置ip，当交换机解析到同一网段信息时，只会发ARP报文学习交换机的端口信息MAC，不会使用到三层发送路由包，所以无法达成通信

注意这边图片里的网关是错的，网关需要为同一子网ip（详见Day17 VRRP）

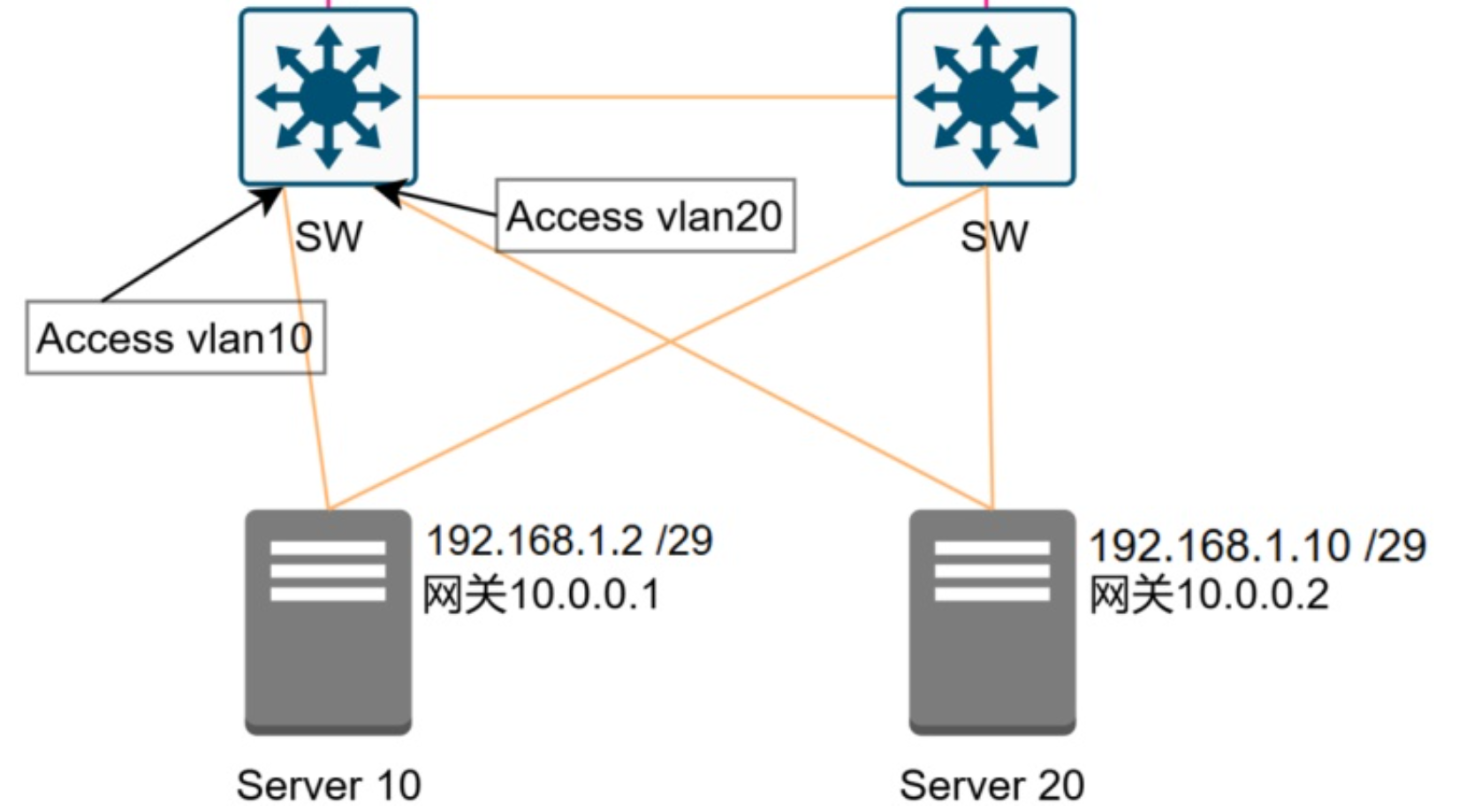

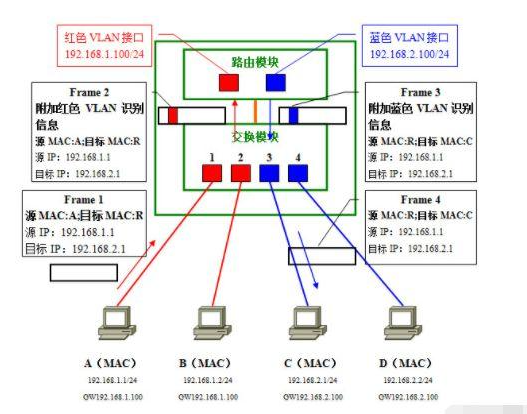

• 发送设备（192.168.1.2，VLAN 10）发送数据包到接收设备（192.168.2.10，VLAN 20）。

• 数据包封装为以太网帧：源MAC地址、目的MAC地址、VLAN 10标识符。

• 交换机接收帧，识别VLAN 10，将帧转发到三层交换机的路由功能。

• 三层交换机或路由器解封装帧，读取IP包，决定转发到VLAN 20。

• 三层交换机或路由器重新封装帧：源MAC地址（路由器接口）、目的MAC地址（接收设备），VLAN 20标识符。

Day 8 DTP与VTP

8.1 DTP

Dynamic Trunk protocol

方便对于trunk模式的形成与配置

例如35系列desirable

8.2 VTP

vlan trunk protocol

SW1#show vtp status

vtp运行的条件

1.VTP运行必须保证在trunk链路上传输

2.运行VTP的设备需要保证在同一个域名内(VTP Domain Name)

空域名设备，域名自动会被配置过的交换机洗掉

SW1(config)#vtp domain yumin

3.认证通过

密钥信息一致（88888888）

vtp的模式

SW1(config)#vtp mode client

vtp中同步与被同步不看模式（transparent除外），看的是修订号大小（大的同步小的）

修订号（Configuration Revision）：交换机中的增删改次数

！上新设备的CR很大将旧的系统vlan全部洗掉

解决方案：

• 上新设备之前vtp设置为transparent（CR=0）

• 更改域名

vlan保存的位置

Server和Client模式时，保存在nvram: vlan.dat，不在running-config

Transparent模式时，同样保存在nvram: vlan.dat，running-config里也有

Day 9 STP生成树

9.1 STP的引入

二层交换机网络冗余性与环路

广播风暴，stp将端口置为blocked

SW1#show spanning-tree
CISCO默认运行PVST

9.2 生成树选路

1. 选取每个网络的根桥（root bridge）

2. 每个非根桥设备选举根端口（root port）

3. 每段链路选举指定端口（designated port）

4. 非根端口/指定端口置为blocked

选举根桥

Root-ID 是设备认为当前环境当中的根桥

Bridge-ID 是设备自身优先级/MAC地址

比较Root-ID

• 比较优先级（小优先）

• 比较MAC地址大小

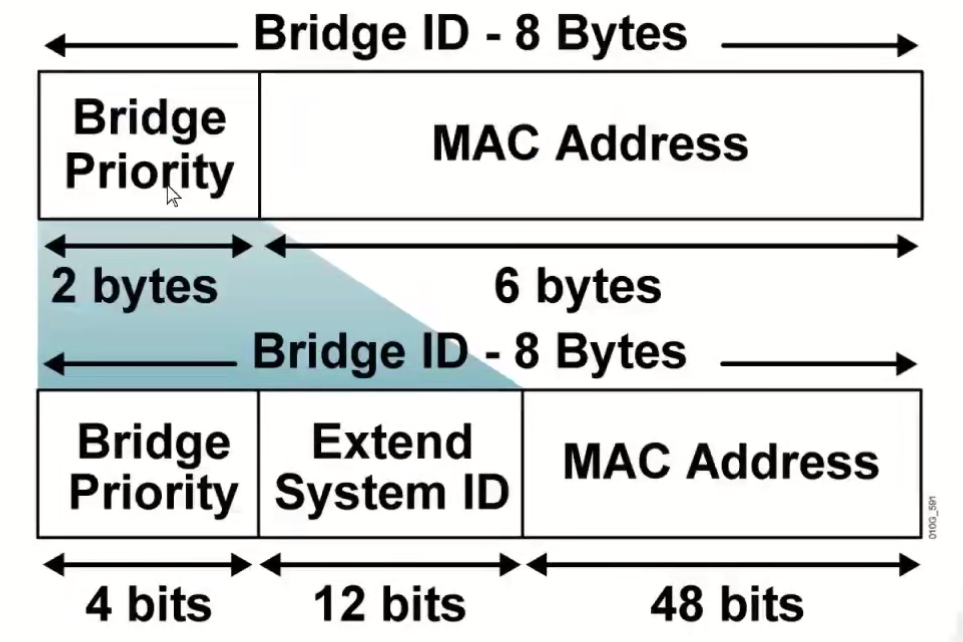

Bridge-ID/Root-ID共8个字节 前面两个字节（优先级）后面六个字节（MAC地址）

思科extend system id 标明 vlan

16进制：80 01

2进制：1000 0000 0000 0001

spanning-tree vlan 1 priority 4096        //只能改为4096的倍数（因为只能改前面四位）
spanning-tree vlan 1 root primary         //直接设置为根桥
spanning-tree vlan 1 root secondary       //备份根桥--28672

一旦选举完成，网络中只有根桥发送BPDU，其余设备只中继

非根桥设备选举根端口

1.Root ID

2.Cost （去往根桥的开销）（对端接口到根桥开销+去往对端端口的开销）

3.Bridge ID

4.Port-ID（发送BPDU过来的端口号）

0x8002--------128.2

交换机端口优先级是16的倍数

从收到的BPDU中做出选举，收到BPDU消息最优的端口会成为根端口

每一段链路选定指定端口

1.Root ID

2.Cost

3.Bridge ID

4.Port-ID

链路上最优的BPDU接口将会成为指定端口

非根端口指定端口置为block状态

Tip：n台交换机拥有n-1条可转发链路

Day 10 路由

10.1 路由是什么

将数据包从一个子网转发到另一个子网

：寻址，旨在指出当路由器从某个端口收到数据包时，拆开数据包的二层信息，查看数据包三层信息当中的IP地址，去查询路由表项（最长匹配、递归查询），根据表中匹配的条目，找到下一跳或者出接口，重新封装二层，将数据包转发。

10.2 主机/本地路由 Local

一旦接口up，链路up，并且接口上配置了相应的IPv4地址，那么会自动产生一条/32掩码的本地路由地址插入路由表中，使此路由器完成本地链路的互访，并能够有效的防环。 无法宣告进入任何动态路由协议。

防环：/32掩码最长，故单一指向本路由器本端口

10.3 直连路由 Connected

一旦接口up，链路up，并且接口上配置了相应的IPv4地址，那么会自动产生一条与接口子网掩码相同的路由条目插入进路由表，使得路由器完成直连链路的直接访问。

10.4 静态路由 Static

可以手工插入路由条目

a.静态路由关联出接口

R1(config)# ip route 192.168.23.0 255.255.255.0 g0/0
//子网，类型，出接口

X ？？当发出ARP Request时，路由器无关自己的广播会进行隔离drop

代理ARP

当收到ARP请求数据包时，若发现数据包当中请求的IP地址并不是自己接口上对应的IP，不会直接丢弃数据包，而是查看设备的路由表，若是有去往对应IP地址的路由条目，则会代为回复自己的接口MAC地址放入ARP reply交还给发送方。

Cisco设备都默认开启了代理ARP。

b.静态路由关联下一跳地址

R1(config)# ip route 192.168.23.0 255.255.255.0 172.16.12.2
//子网，下一跳地址

ARP请求发向的地址是静态路由下一跳的IP地址，数据包二层封装时，封装的将会是静态路由下一跳的MAC地址

最长匹配

：当访问目的地IP地址在路由器的路由表有多个可匹配的路径时，按最长掩码的路由条目转发数据包

例子：需要访问loopback 0 3.3.3.3/24

3.3.3.0/24包含范围3.3.3.1-3.3.3.254

3.3.3.0/25包含范围3.3.3.1-3.3.3.126--->包含的主机越少越精确

此时选择/25最长掩码进行转发

递归查询

：当查询路由表之后找到了下一跳地址，但没有指出出接口，路由器会再次查询下一跳地址在路由表中如何前往，找到去下一跳地址对应的路由条目。。。。直到发现去往对应地址的出接口为止。

10.5 路由表当中路由条目的选举

默认情况下，路由器的路由表当中所存放的都是最优路由条目

如果存在两条或多条相同前缀，相同掩码，下一跳不同的路由条目时，会根据管理距离，Metric比较，值最小的路由条目将会提交到路由表中

如果存在两条或多条相同前缀，相同掩码，下一跳不同的路由条目时，管理距离和Metric都相同，则都提交到路由表，实现负载分担

浮动静态路由

10.6 缺省路由/默认路由

特殊的静态路由，包含所有地址

S*  0.0.0.0/0 [1/0] via 172.16.12.2

有loop风险（ttl=255停止）

有明细路由走明细，没有明细路由才考虑默认路由

Day 11 Vlan间通讯

网关：网络之间的连接器。可以当作PC默认路由的下一跳地址

不同vlan想要通信，需要借助三层（网络层）

网关配置为路由器的端口地址，通过路由器路由功能发送到另一个vlan

11.1 单臂路由

工作中一般用作外挂式数据流量转发

子接口

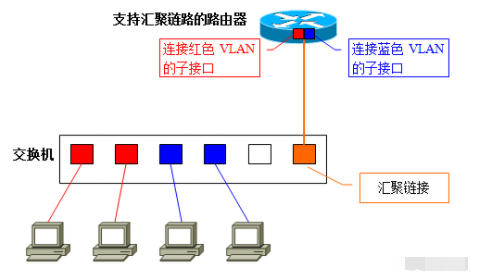

交换机橙色口配置为Trunk接口

路由器一个接口只能配置一个IP地址

通过子接口G 0/0.10 和 G 0/0.20（独立逻辑接口）

路由器无法分辨vlan，所以配置子接口时需要加上vlan tag

R1(config)#no ip routing   //关闭路由器路由功能以模拟PC
PC1(config)#ip default-gateway 192.168.1.254   //网关设置为路由器子接口IP

R1(config)#int g0/0.10
R1(config-subif)#encapsulation dot1q 10   //802.1q封装，vlan10
R1(config-subif)#ip add 192.168.1.254 255.255.255.0

11.2 SVI接口

HUAWEI中叫VLANIF接口

支持路由功能的交换机

Switch(config)#ip routing    //开启三层路由功能
Switch(config)#vlan 10
Switch(config)#int vlan 10   //创建vlan10接口
Switch(config-if)#no sh
Switch(config-if)#ip add 192.168.1.100 255.255.255.0

Day 12 动态路由

12.1 动态路由协议分类

1.基于本质/算法分类

距离矢量路由协议 Distance Vector ： ”以讹传讹，道听途说“

RIP、IGRP、EIGRP(enhance)

链路状态路由协议 Link-state : ”地图协议“

IS-IS、OSPF

2.基于有类/无类进行分类

有类的动态路由协议：交换路由条目时不携带路由条目的掩码

RIPv1、IGRP

无类的动态路由协议：交换路由条目时携带路由条目的掩码

RIPv2、EIGRP、IS-IS、OSPF

12.2 RIP

RIPv1已经淘汰，现在运行version2

R1(config)#router rip
R1(config-router)#version 2

a.使用方法

RIP中Network命令的用法：

1.被Network后面指定的网段主类匹配的路由器接口运行RIP

2.被Network后面指定的网段主类匹配的路由器接口的直连路由放进RIP的数据库

例如：172.16.12.1属于B类地址，即前16代表网络位

R1(config-router)#network 172.16.0.0  //宣告主类

b.基本信息

RIP的组播地址：224.0.0.9

基于UDP传输协议 端口号为520

RIP为周期更新：每隔30s发送一次路由条目

”不会向直连路由的邻居通告此链路的直连路由“

RIP会默认开启主类边界自动汇总 auto-summary：通过路由条目时会判断路由条目的主类是否与出接口主类相同，不相同则通告汇总路由。

如：出接口为C类地址，loopback为3.3.3.3主类为A类，即通告3.0.0.0/8，关闭则通告3.3.3.0/24

no auto-summary后通告明细路由

RIP通过跳数来鉴别去往目的地的度量值：

当将直连路由放入RIP的数据库时，Metric=0

当将此路由通告给链路上其他设备时，Metric+1

MAX HOP=15--->RIP只能用在中小型网络

c.缺点

由于只关注hop来计算Metric值，不考虑带宽，无法最好的利用流量。

没有邻居表

收敛速度慢

主类宣告，容易波及其他不想使用RIP的接口，进行无意义的发包

12.3 EIGRP

a.基本信息

引入了邻居表

Metric：通过链路的带宽，延时，可靠性，负载，MTU

Query机制

宣告时引入了通配符

b.使用方法

R1(config)#router eigrp 123    //协议后加上as号

Autonomous system: 自治系统AS，一个区域

EEIGRP中Network的用法：

1.被Network后面指定的网段及通配符所匹配的路由器接口地址，使其运行动态路由协议EIGRP

2.被Network后面指定的网段及通配符所匹配的路由器接口地址，使其接口对应的直连路由进入宣告进入EIGRP数据库

Network 172.16.12.0 255.255.255.0    //正掩码宣告，自动转换为通配符
Network 172.16.12.0 0.0.0.255        //反掩码宣告
Network 192.168.23.3 0.0.0.0         //精确宣告，匹配到唯一的接口地址

每隔5s发送Hello包，若连续15s未收到Hello包，则会断开邻居关系重新收敛。

R1#show ip eigrp topology            //路由表数据库
R1#show ip eigrp neighbors           //邻居表

Metric

=256*（10^7/BW + Delay/10）

BW为链路中最小的带宽（loopback带宽也算）（kbit/s），Delay为接口延时及入接口延时（usec）

12.4 OSPF

a.基本信息

“地图协议” --->每个路由器都有地图，能更精确地选路

分为三个版本

ospf 测试版

ospf v2 支持IPv4

ospf v3 (mospf) 支持IPv4和IPv6

邻居/邻接表

互相发送hello包为邻居关系

Hello包中包含信息，进化为邻接状态

拓扑表

LSDB：链路状态数据库

地图

路由表

b.使用方法

分区域设计：Area 0 和 非Area 0

保证同区域设备路由维持1.拥有本区域所有链路状态信息，能够计算出本区域的路由条目

2.拥有其他区域的路由摘要信息，能够计算出区域之间的路由条目

ABR：区域边界路由器，一个接口在Area 0，一个接口在非Area 0.

router ospf 1                              //每一个进程有自己的数据库，进程号
Network 172.16.12.0 255.255.255.0 area 0   //正掩码宣告，自动转换为通配符
Network 172.16.12.0 0.0.0.255 area 0       //反掩码宣告
Network 192.168.23.3 0.0.0.0 area 0        //精确宣告，匹配到唯一的接口地址
R1(config)#int g0/3
R1(config-if)#ip ospf 1 area 0             //接口直接运行ospf

Day 13 ACL

13.1 基本信息

访问控制列表 access-list

1.路由条目

匹配路由条目/过滤路由条目

2.数据流量

匹配数据流量/过滤数据流量

！！访问控制列表针对于自己始发的数据流量无效！！只对经过自己的数据流量生效

任何访问控制列表都会在命令行的末尾加一句deny any

默认情况下，针对自己配置匹配的流量会进行放行或者禁止，其他未匹配的流量默认被拒绝

访问控制列表的书写按照顺序排列，从上到下，从旧至新。序列号a0=10 等差数列d=10

ACL的匹配原则：匹配上后直接调用，不再查看后续条件内容，直接按需操作

访问控制列表中的语句不能够在全局状态下直接删除，否则会直接删除整个列表

如何进入具体ACL：

R1(config)#IP access-list extended 101
R1(config-ext-nacl)#no 10 deny icmp any host 3.3.3.3   //no掉条目
R1(config-ext-nacl)#no 20                              //直接no序列号也可以
R1(config-ext-nacl)#1 permit tcp host 1.1.1.1 host 3.3.3.3 eq telnet //按照序列号数字直接插入

13.2 使用方法

R1(config)#access-list ?

Access-list <1-99> 标准的访问控制列表

Access-list <100-199> 扩展的访问控制列表（高级的访问控制列表）

Access-list <1300-1399> 标准访问控制列表的扩展范围

Access-list <2000-2699> 扩展访问控制列表的扩展范围

a.标准访问控制列表

U.U.U 策略性过滤

R1(config)#access-list 1 deny 1.1.1.1
R1(config)#int g0/0
R1(config-if)#ip access-group 1 out     //数据流量in or out

R1(config)#access-list <1-99> deny/permit <address> <wildcard bits>

通配符：共32bits，用0来表示前缀的对应位置固定，用1来表示前置的对应位置变化

例如：

access-list 10 permit 1.1.1.0 0.0.0.3 ----->可以匹配上四个ip

如何计算通配符？

前缀：相同是几就是几，不同为0

通配符：相同为0，不同为1

b.扩展的访问控制列表

1.在针对数据流量操作时，既能匹配数据流量的源地址，也能匹配数据流量的目的地址

2.能够针对于数据流量的协议进行过滤和匹配

3.在针对路由条目做过滤和匹配时既能匹配路由条目的前缀，也能匹配路由条目的掩码

access-list 100 deny/permit <protocol> <source ip> <source ip wildcard> <destination ip> <destination ip wildcard>
access-list 100 deny icmp host 1.1.1.1 host 3.3.3.3    //单一地址匹配时用host

c.可命名的访问控制列表

ip access-list standard WOLF

Day 14 NAT

14.1 基本信息

Network Address Translation 网络地址转换协议----->缓解ipv4地址紧缺

私有地址：A类 10.0.0.0/8

B类 172.16.0.0/12

C类 192.168.0.0/16

私有IPv4不能作为公有地址在公网中使用

连上运营商网线会送一个公有ip地址，家里的私有地址在路由器转换为公有ip

14.2 配置

a.静态一对一转换：

1.确定NAT转换的内部和外部

2.将需要转化的静态IPv4地址与公有地址做关联

R1(config)#int g0/0
R1(config-if)#ip nat inside
R1(config)#int g0/1
R1(config-if)#ip nat outside
R1(config)#ip nat inside source static 192.168.1.1 202.100.12.1   //记得加inside
R1(config)#ip nat inside source static tcp 192.168.1.1 23 202.100.12.1 3333 extendable  //针对端口

R1#show ip nat statistics       //查看NAT转换统计的信息
R1#show ip nat translations     //查看NAT的转换表项

可以隐藏服务器地址

b.动态一对一映射

1.确定NAT转换的内部和外部

2.确定感兴趣流ACL（需要转化的私有IPv4地址）

ip access-list standard NAT
permit 192.168.1.0 0.0.0.255

3.确定公有地址池pool（可转化的共用地址空间）

ip nat pool name 202.100.12.100 202.100.12.103 netmask 255.255.255.0

4.将感兴趣流与公有地址池做关联

ip nat inside source list NAT pool name

利用流量触发，触发完成后动态一对一是绑定的，与静态一对一一致

c.动态的多对一转换

1.确定NAT转换的内部和外部

2.确定感兴趣流ACL（需要转化的私有IPv4地址）

3.将感兴趣流和出接口进行关联+overload

ip nat inside source list PAT interface g0/1 overload  //overload代表可以复用
会存活60s的表象让公网地址能够成功路由私有地址

d.动态多对少

1.确定NAT转换的内部和外部

2.确定感兴趣流ACL（需要转化的私有IPv4地址）

ip access-list standard NAT
permit 192.168.1.0 0.0.0.255

3.确定公有地址池pool（可转化的共用地址空间）

ip nat pool name 202.100.12.100 202.100.12.103 netmask 255.255.255.0

4.将感兴趣流与公有地址池做关联+ovreload

ip nat inside source list NAT pool name overload

先使用相同IPv4地址的端口号，当某一个地址端口号被占用完毕后再使用其他公有地址

Day 15 点到点链路

15.1 PPP

公有协议，点到点协议

只能运行在点到点链路 slot 串行链路

点到点封装不需要源目MAC地址

encapsulation ppp

a.身份验证

例证：小时候电脑上宽带连接软件输入账号密码登录，通过SP验证上网

PAP认证

：明文认证

服务端配置本地用户名密码

客户端拨号，发送用户名密码，认证通过，链路正常工作

R2
peer default ip address 192.168.1.1
ppp authentication pap

ppp pap sent-username admin password 0 cisco

CHAP认证

：挑战握手协议 自动针对对于信息做MD5----散列函数加密

客户端配置设备名称以及密码并开启认证

客户端拨号，发送设备名称以及密码信息，认证通过能够上网

R2(config)#username R1 password cisco
R2(config-if)#ppp authentication chap

b.网络层协议的支持

c.可靠性

d.配置和协商

15.2 HDLC

HDLC封装为思科私有

见到Serial口才是点到点

Day 16 防火墙

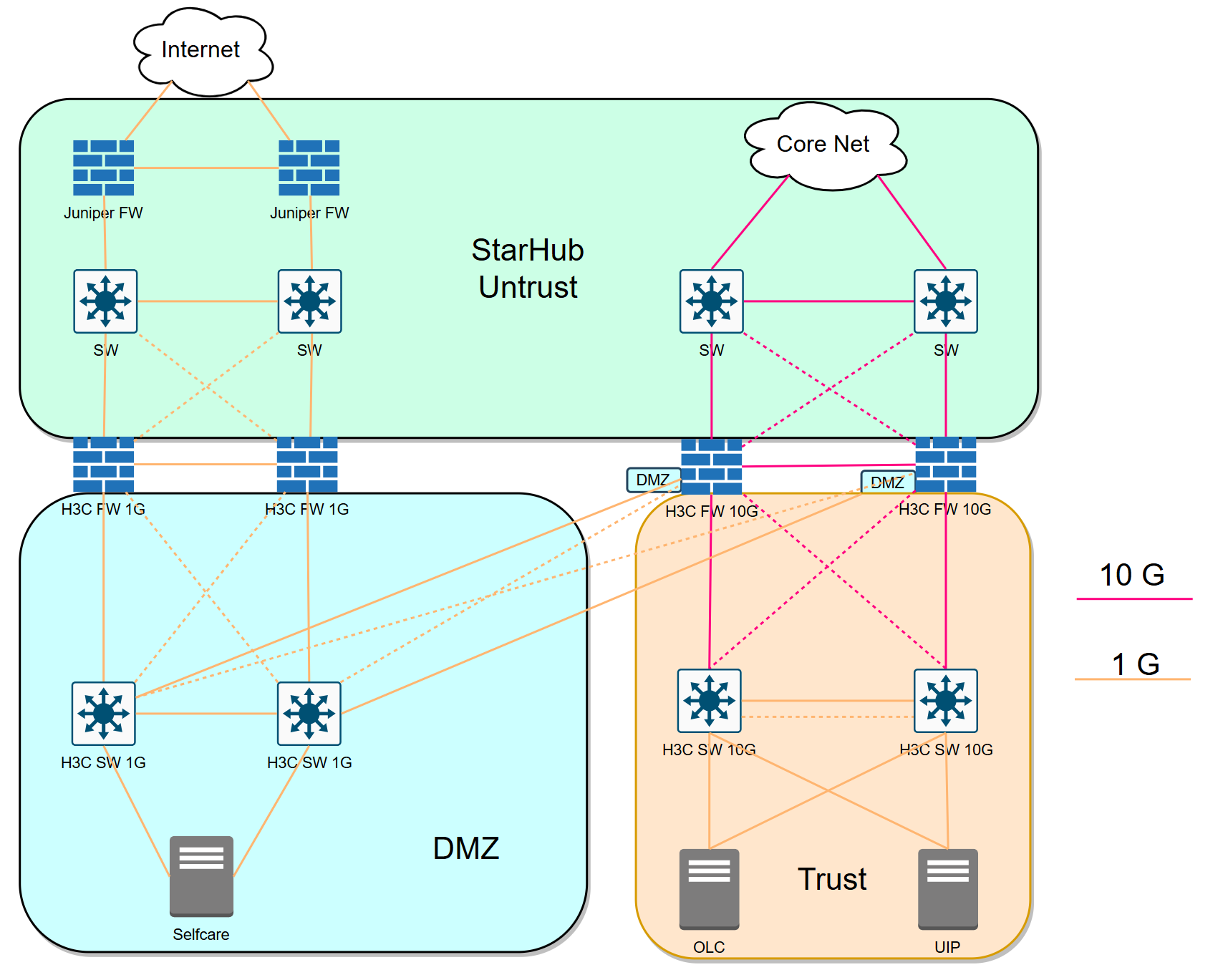

原先的项目拓扑图在核心网部分没有做StarHub和WCT的安全隔离，修改拓扑图后能够将区域划分为Untrust Zone/DMZ Zone/Trust Zone

研究了如何在防火墙上配置Zone(Untrust to DMZ)：

1. 定义区域（Zones）

system-view

zone name Untrust

 description Untrusted zone for external network

 quit

system-view

zone name DMZ

 description Demilitarized Zone for isolated servers

 quit

2. 将接口分配到区域（Assign Interfaces to Zones）

system-view

interface GigabitEthernet0/0

 zone untrust

 quit

system-view

interface GigabitEthernet0/1

 zone dmz

 quit

3. 配置安全策略（Configure Security Policies）

system-view

security-policy from-zone untrust to-zone dmz

 rule 1 permit

 source-address any

 destination-address any

 service any

 quit

Day 17 VRRP

!!!!!!!!!!VRRP（虚拟路由冗余协议）设计的目的是在同一个子网内提供冗余的网关，所以虚拟IP地址（虚拟路由器的IP地址）和参与VRRP的物理路由器的实际IP地址必须在同一个子网内。

在使用VRRP的场景下，如果已经在VLAN 10里配置了VRRP的虚拟IP地址，那么上联互联接口（trunk口）通常不需要配置IP地址。这是因为所有的IP处理，包括VRRP的冗余和故障切换，都是通过VLAN接口（SVI）来完成的。

具体来说，配置步骤如下：

1. 配置VLAN接口：在VLAN 10上配置IP地址和VRRP。

   interface vlan 10
     ip address 192.168.10.2 255.255.255.0
     vrrp 10 ip 192.168.10.1
     vrrp 10 priority 100
     vrrp 10 preempt

2. 配置上联互联接口：将物理接口配置为trunk模式，以便承载多个VLAN的流量，包括VLAN 10。

   interface gigabitethernet 1/0/1
     switchport mode trunk
     switchport trunk allowed vlan 10,20,30

在这种配置下：

• VRRP虚拟IP地址 192.168.10.1 和VLAN接口的实际IP地址 192.168.10.2 都配置在VLAN 10接口上。

• 上联互联接口 gigabitethernet 1/0/1 配置为trunk模式，不需要单独配置IP地址。

这样配置的结果是：

• VRRP负责管理虚拟IP地址 192.168.10.1，并在需要时在VLAN 10内切换路由器。

• 上联互联接口作为trunk口，可以传输多个VLAN的数据流，包括VLAN 10的数据。

总结：当在VLAN 10里配置了VRRP的虚拟IP地址后，上联互联接口配置为trunk模式，不需要再配置IP地址。所有IP相关的处理都通过VLAN接口完成。

总结：在使用VRRP的场景下，实际IP地址和虚拟IP地址配置在VLAN接口上，而不是直接在物理接口上配置。物理接口只需要确保正确加入相应的VLAN即可。

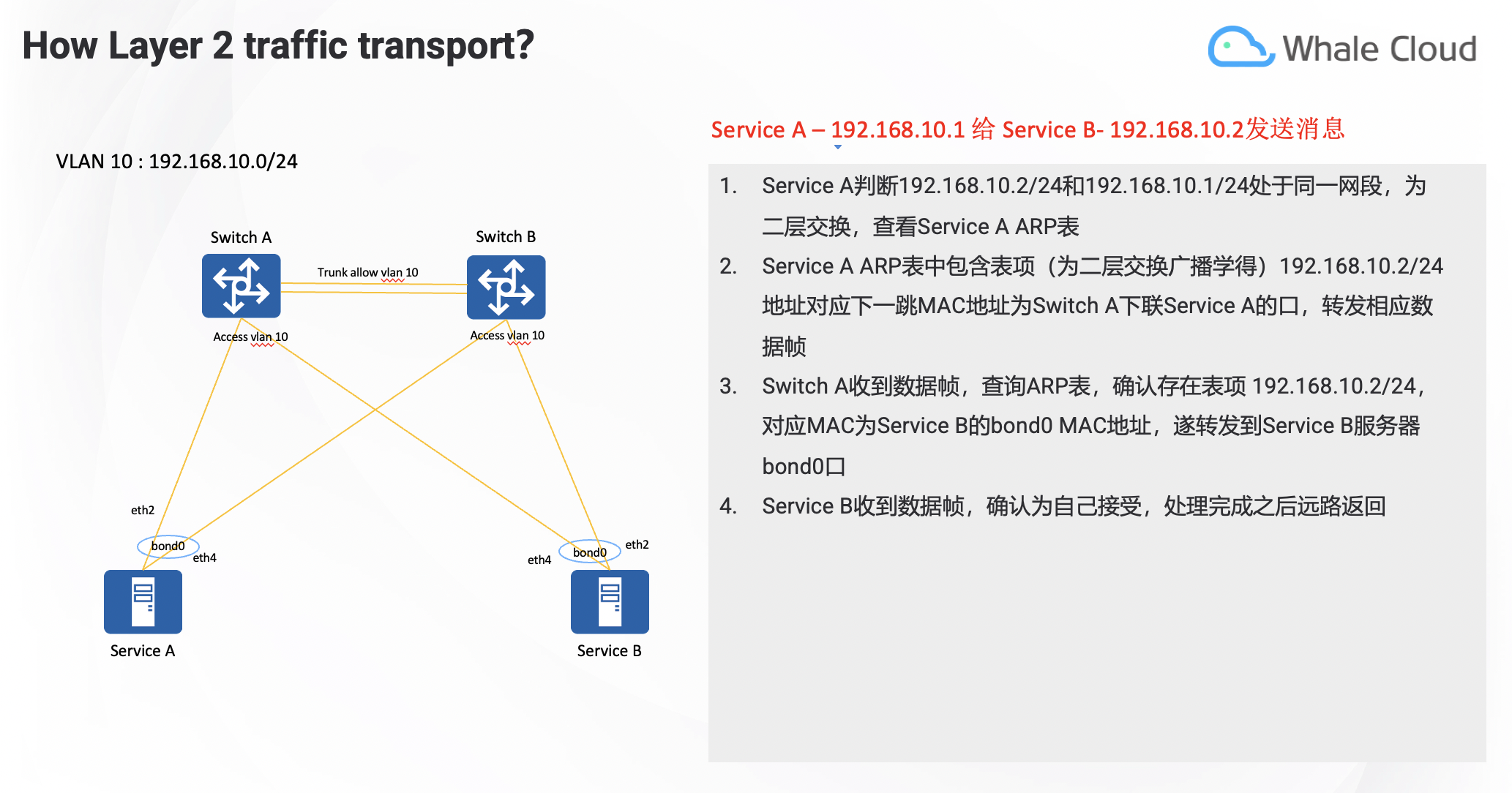

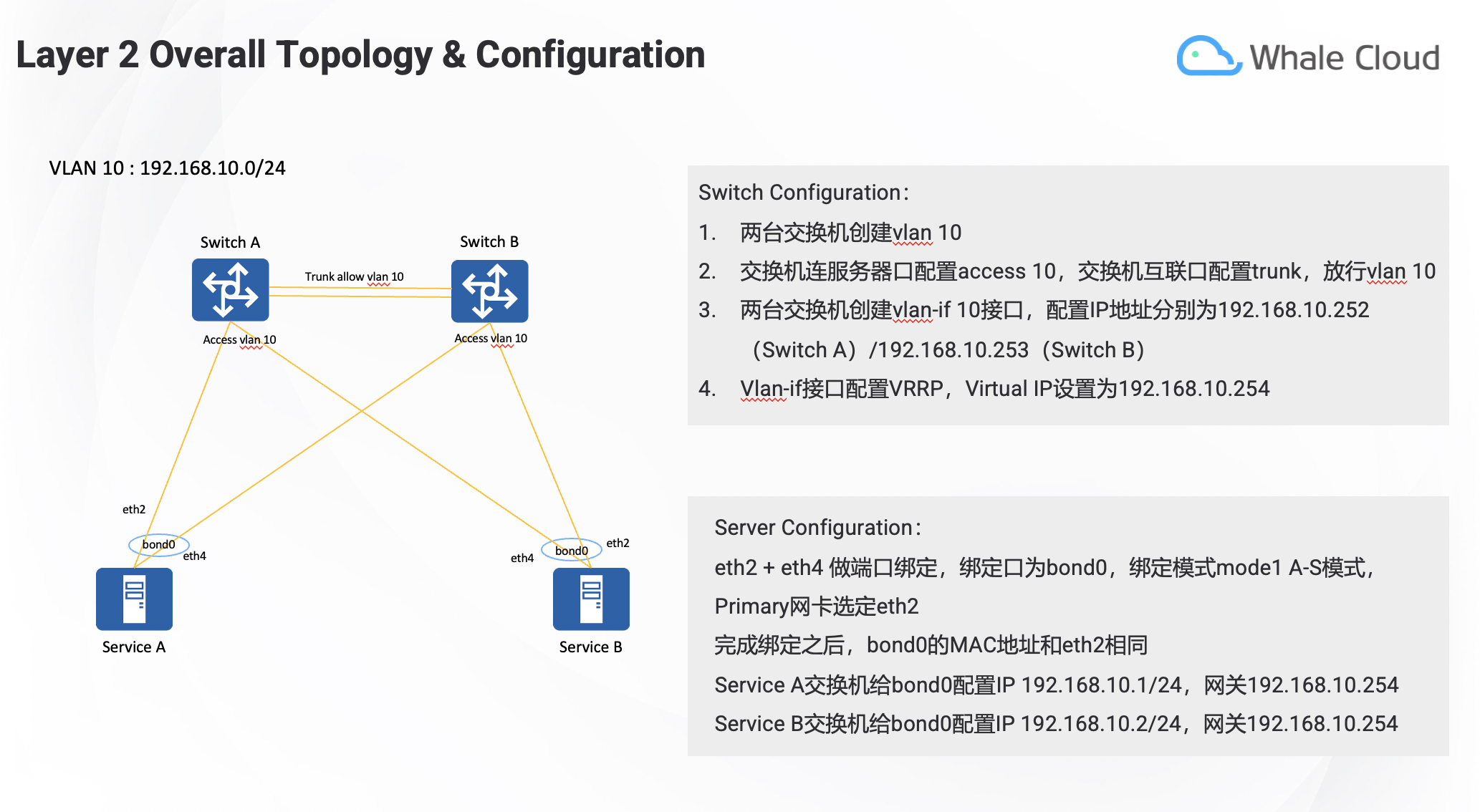

二层

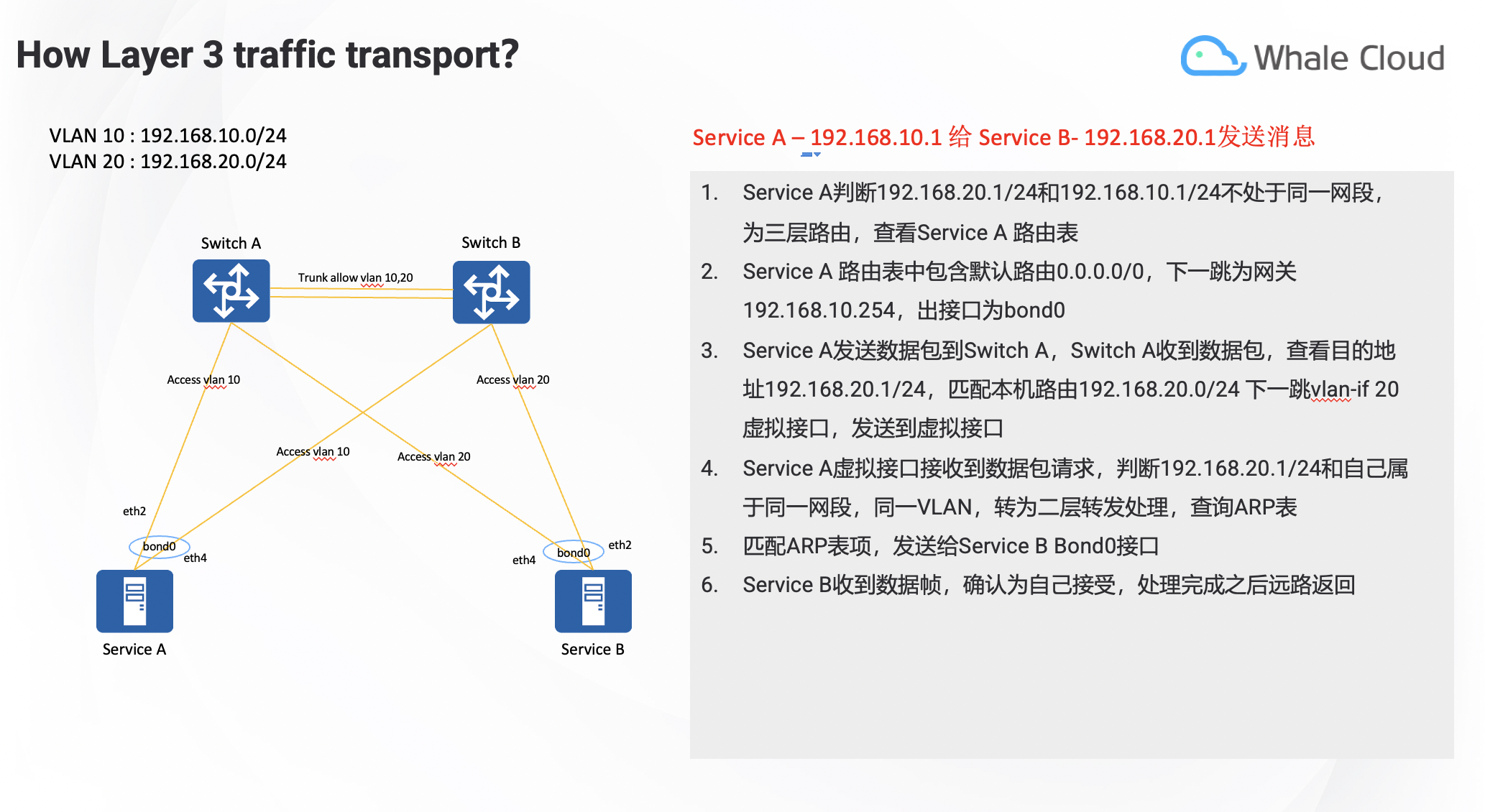

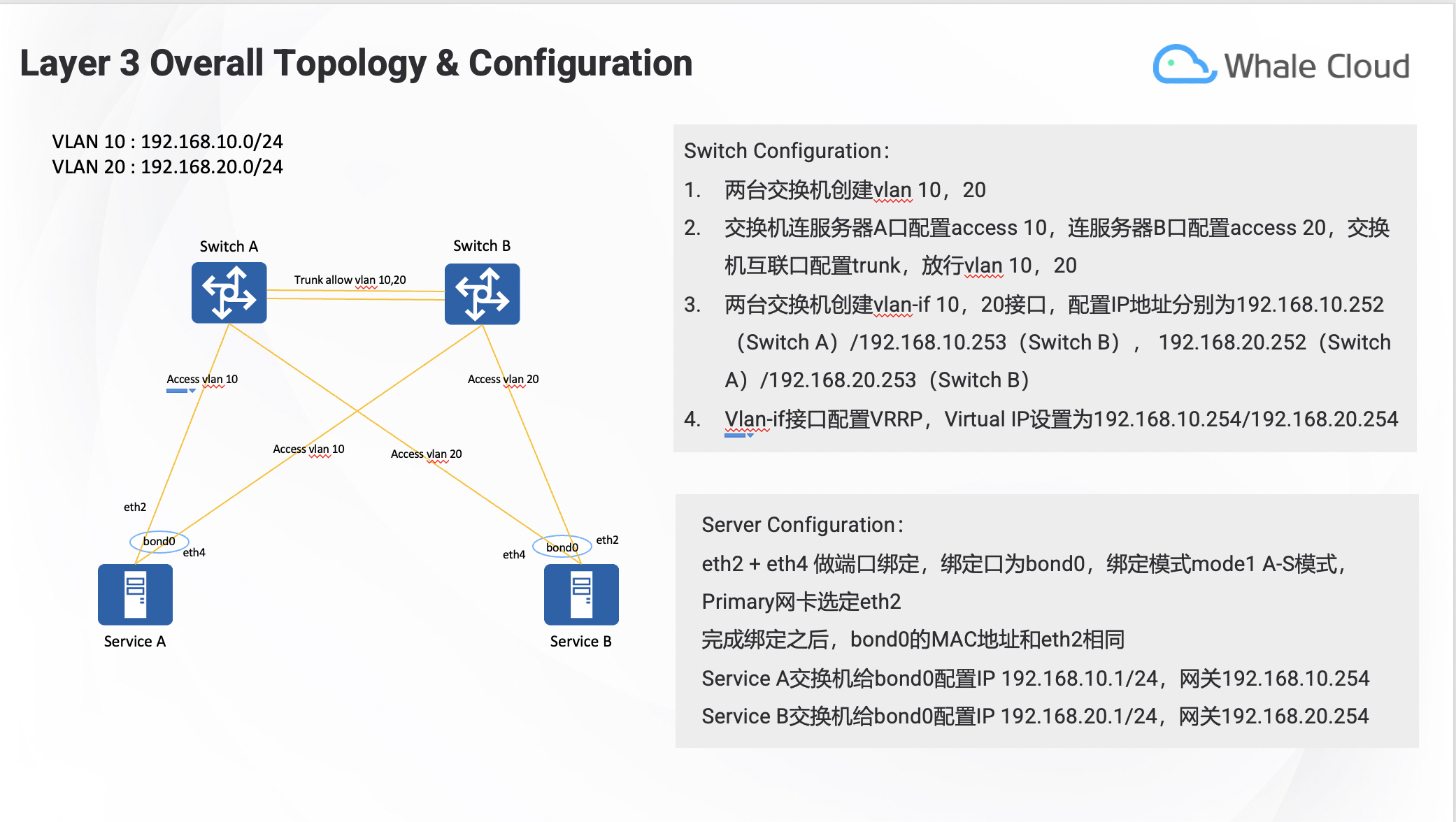

三层

4是Switch A虚拟接口
